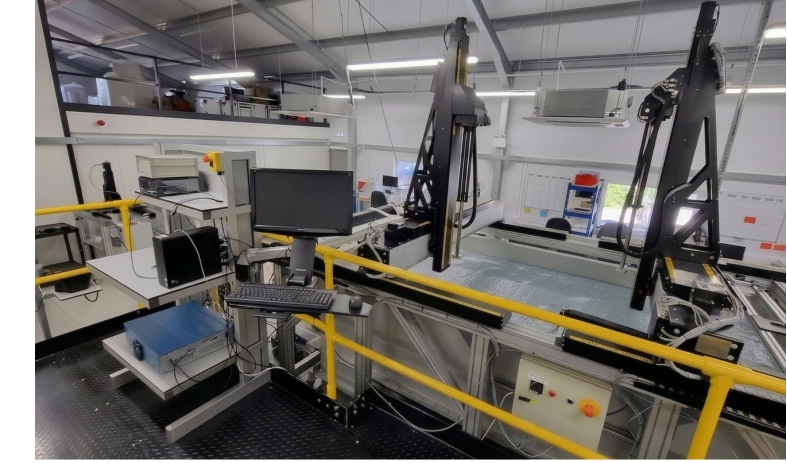

UMS换能器/换能器阵列声场分布测量系统是一套面向水声换能器及换能器阵列的自动化声学测量平台，由校准水听器、前置放大器、直流耦合器、被测换能器或阵列、信号源、功率放大器、数字示波器、透明测量水槽、精密自动扫描机构、数字回转台、系统机架、UMS 采集控制软件、后处理软件及计算机组成。

通过配置不同频段的校准水听器，系统工作频率可覆盖20kHz～40MHz。水槽尺寸为3.0m×1.5m×1.5m，可根据低频测量需求配置吸声材料，以降低边界反射的影响。系统采用双运动小车结构，每套配置X、Y、Z三轴，共形成六个电动线性轴，可分别带动校准水听器和被测换能器独立定位与空间扫描，并可扩展1-2个回转轴。各线性运动轴的重复定位误差可达±10μm，工作速度可达20mm/s；数字回转轴的角度分辨率可达0.1°。其中，UMS采集控制软件用于运动控制、自动扫描和数据采集；后处理软件用于波形、频谱、声场分布及波束图显示，并计算声压、波束偏转角、−3dB/−6dB波束宽度、波束截面积、声强、声功率、TVR及FFVS等参数。

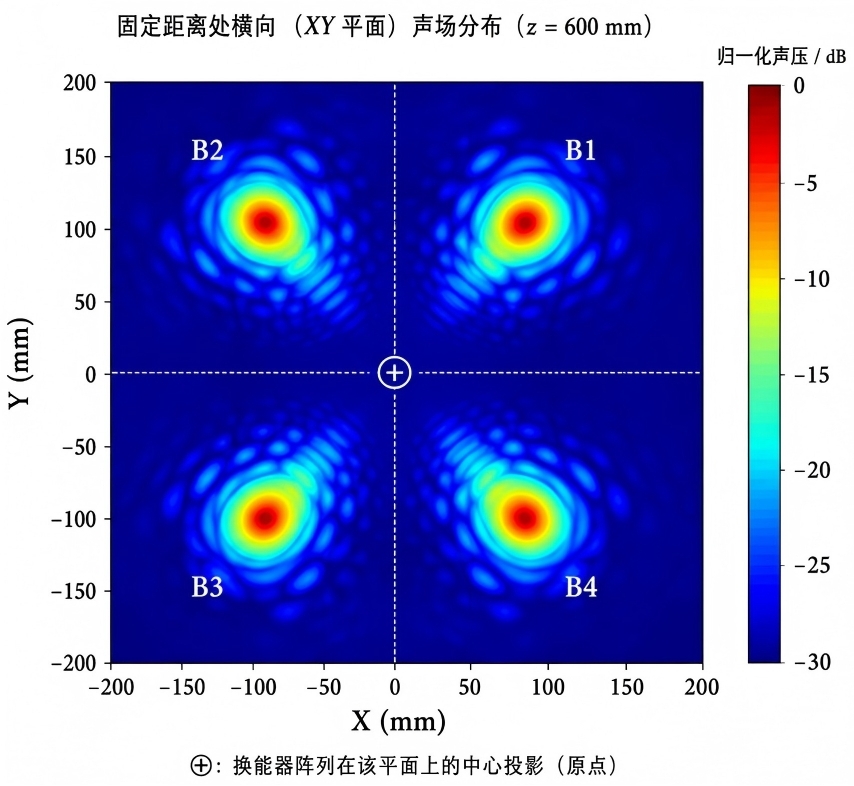

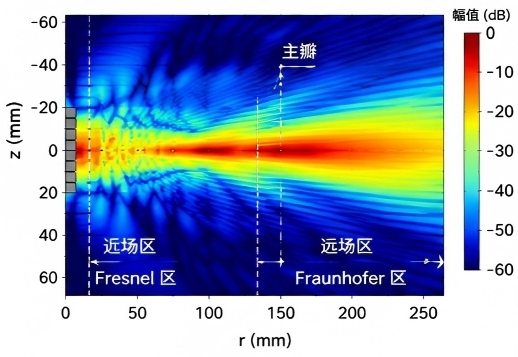

UMS采用校准水听器空间扫描方法，对被测换能器或换能器阵列形成的声场进行近似自由场测绘，获取换能器主瓣、旁瓣、波束轴线、波束倾角、频率响应及发射声压等参数。对于多活塞换能器阵列，可分别测量各单元或工作波束，评价各波束的实际倾角、主瓣宽度、旁瓣水平、声轴偏差以及波束间一致性；对于相控阵换能器，可测量不同波束控制状态下的电子偏转声场，分析实际指向偏差、主瓣展宽、旁瓣升高及波束畸变。
