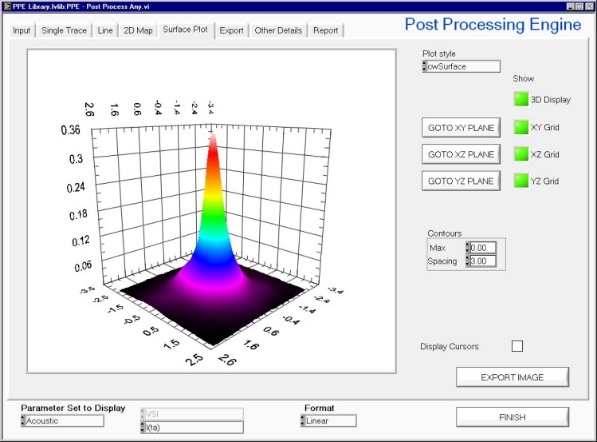

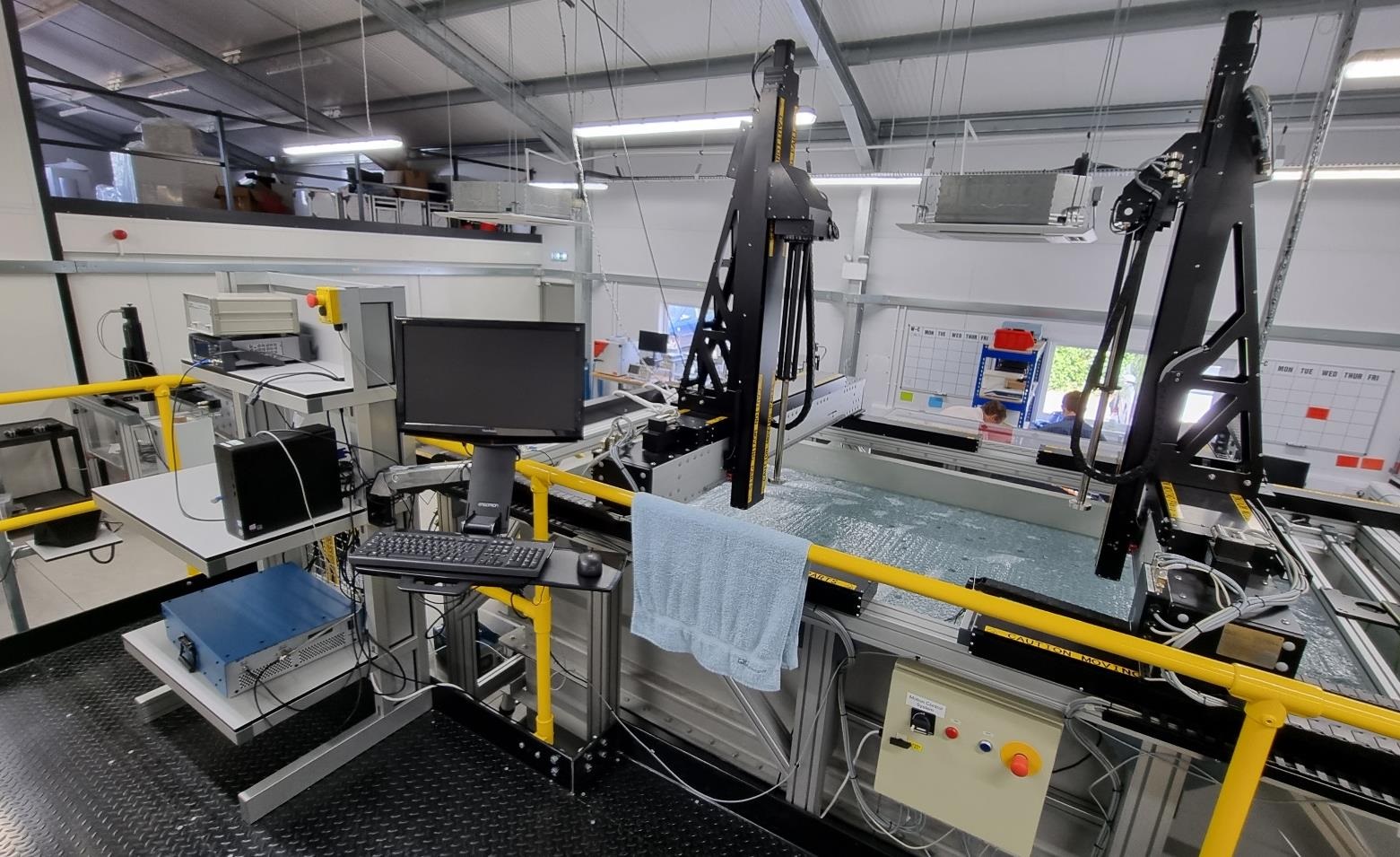

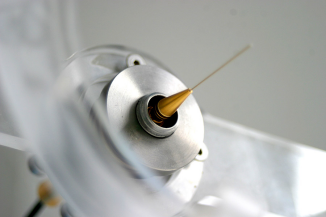

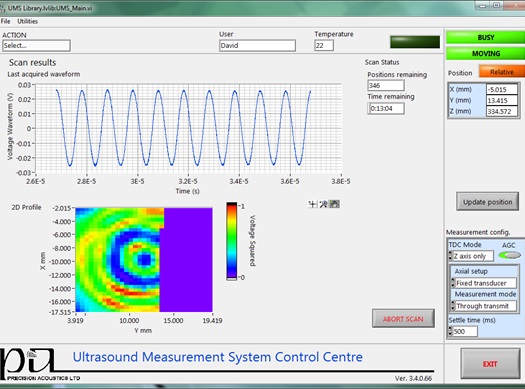

UMS超声声场分布测试系统由水听器、信号放大器、DC耦合器、超声换能器、RF功率放大器、信号源、机架、三轴精密定位自动扫描装置、数位回转台、示波器、UMS采集控制软件和计算机组成。通过不同水听器探头和换能器的使用，该系统可覆盖的工作频段为20kHz至40MHz。该系统的水槽为长方形，采用透明有机玻璃材质，便于从侧面观察水听器，根据应用需求，我们提供吸声材料，用于避免回波对声场的干扰。三轴精密定位自动扫描装置的定位由UMS采集控制软设置，其定位精度可达10μm，工作速度为20mm/s。数字回转台可实现两个旋转轴的圆周运动，其分辨率可达0.1°。在数据采集上，我们通过DSOX3024A示波器采集水听器的输出信号，其采样率可达200 MHz。安装在计算机软件可对三轴精密定位自动扫描装置、数位回转台、信号源和示波器进行设置，并对声压、声强、输出波束尺寸等声场参数进行采集、存储及分析。该系统有着高效、稳定和精度高的特点，其应用包括水声教学、缩比实验、医用超声设备标定和无损检测等。

主要技术指标：
